SOLIDWORKS® Electrical
发布时间:2015/1/28

越来越多的产品中已融入电气化内容,包括电力系统、用户控制装置、复杂布线和线束。SOLIDWORKS® Electrical 通过直观的界面帮助简化电气原理图创建,从而加速嵌入式电气系统的设计。与SOLIDWORKS 3D CAD 的双向实时集成帮助电气和机械工程师提高工作效率并改善协作,减少产品延迟情况,提高设计的一致性与标准化,降低成本并更快地投入市场。您可以采用强大的布线、平展和自动文档编制功能,创建以原理图驱动的线束设计。

为让您的电气系统设计更加现代化,SOLIDWORKS Electrical 软件包提供了一系列电气原理图和3D设计功能包括:

为您的项目创建电气控制系统原理图:

• 高级数据库结构使多个用户能够同时从事项目的工作
• 集成的单线路、多线路和混合型原理图开发工具
• 设计规则检查 (DRC) 报告,提供关于设计完整性的反馈
• 智能复制并粘贴电路,允许在多个项目之间重复使用设计
• 智能搜索和过滤功能可简化单个项目内和多个项目之间的设计元素搜索• 增强的内容管理(包括基于 Web 的内容门户),让内容选择变得简单
• 用于电路能耗属性的电气计算报告,如电缆的电压和功率损耗• 高级权限管理,可对电气设计工具和库进行基于用户的访问控制。
• 为项目生成 SOLIDWORKS eDrawings® 文档,从而提供与移动设备的无缝集成
• 与 SOLIDWORKS Enterprise PDM 的一触式集成,可用于管理项目数据及文档、生成报告和创建 PDF 及 DWG™ 导出文件(SOLIDWORKS Enterprise PDM 单独出售)
• 使用智能导航功能为项目生成 DWG、DXF™ 和智能 PDF文档
• 动态接头工具提供强大且易于使用的方式,以简化创建、设计和电气接头使用的所有方面。
• 在原理图中定义电缆缆束的能力
• 直接导入现有 DWG 和 DXF 符号,包含原有的属性和连接
• 使用电路符号创建向导可以方便地准备自定义电气原理图符号
• 可自定义的符号和宏调色板,可用于最常用的符号和已保存的电路
• 全自动创建 PLC 原理图、接线板图纸和支持文档
• 易于使用的库管理器,可用于符号、脚注、标题栏、宏、电缆和零件参考,包括为标准零件定制的 ERP 连接
• 可配置以支持行业标准(DIN、JIS、ANSI、ISO)

将 SOLIDWORKS Electrical 电气控制系统原理图添加至SOLIDWORKS 3D 模型中:

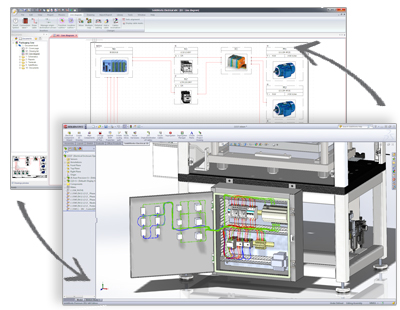

• Electrical 3D CAD 嵌入式界面将 SOLIDWORKS Electrical 的电气原理图设计数据与 SOLIDWORKS 3D CAD 模型双向集成在一起。
• 线束开发 利用结合了强大布线、平展和自动文档编制的实时双向功能,在 3D 模型中实现以原理图驱动的线束设计 。
• 自动步线技术 带有高级诊断功能的先进 SOLIDWORKS 布线技术,可在 3D CAD 模型内大大简化电线、电缆、线束的自动布线。 布线详细信息可即时供所有项目用户使用。
• 协作 SOLIDWORKS Electrical 使多个用户能够同时为同一个项目工作。
• 实时同步 项目设计数据在原理图和 3D 模型之间实现实时、双向同步。这可使关键信息(如 BOM 和设计数据)在设计规范和用户之间实现统一。
• Electrical 3D 机柜设计 SOLIDWORKS Electrical 将SOLIDWORKS CAD 与 Electrical 技术结合在一起,为电气 3D机柜设计提供了一个连贯的环境,该设计可以实时同步,而无需使用外部文件,只需利用现有 CAD 数据。 凭借经过行业验证的 SOLIDWORKS 自动化工具,SOLIDWORKS Electrical可为电气 3D 机柜设计和文档的所有方面提供广泛功能和可用性。
