如何在PCB板上轻松随意地布局各种类型元件
发布时间:2016-10-28



如何在PCB板上轻松随意地布局各种类型元件?





在电子设计中,项目原理图设计完成编译通过之后,就需要进行PCB的设计。PCB设计首先在确定了板形尺寸,叠层设计,整体的分区构想之后,就需要进行设计的第一步:元件布局。即将各元件摆放在它合适的位置。而布局是一个至关重要的环节。布局结果的优劣直接影响到布线的效果,从而影响到整个设计功能。因此,合理有效的布局是PCB设计成功的第一步。

PCB布局前按照整个功能按模块对电路进行分区。 区域规划时依照功能对模拟部分和数字部分隔离,高频电路与低频电路隔离。分区完成之后考虑每个区域内的关键元件,将区域内其他元件以关键元件为重点放置到合适的位置。当放置元件时,同时考虑子系统电路之间的内部电路走线,特别是时序及振荡电路。为了去除电磁干扰的潜在问题,应系统地检查元件放置与布局,以方便走线,降低电磁干扰,满足功能的前提下尽量做到美观。



常见的PCB布局方面的问题和困惑

一个产品的成功与否,一方面要求功能质量良好,另一方面要求美观,要像向雕琢一件工艺品一样布局您的电路板。在PCB元件布局方面经常会有这些疑问和困扰。

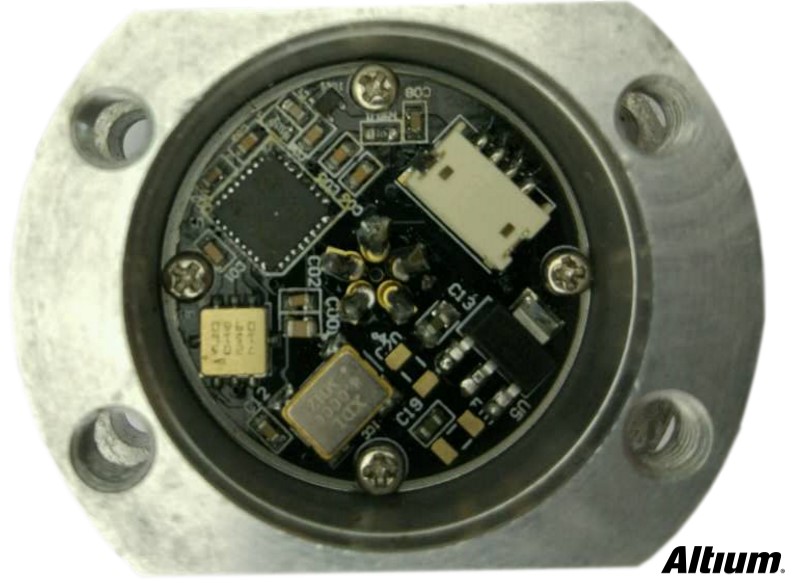

  • PCB板形与整机是否匹配?元器件之间是间距是否合理,有无水平上或高度上的冲突?
  • PCB是否需要拼版,是否要预留工艺边,是否预留安装孔,如何排列定位孔?
  • 如何考虑阻抗控制,信号完整性,电源信号稳定,电源模块散热?
  • 需要经常更换的元件是否方便替换,可调元件是否方便调节?
  • 热敏元件与发热元件之间是否考虑距离?
  • 整板EMC性能,如何布局能有效增强抗干扰能力?

优秀的PCB元件布局原则

首先划分区域。根据电路的功能单元,对电路的全部元器件进行整体考虑,将各个功能电路单元按照模块划分大体区域,使布局适合信号流通,并尽量保持方向一致。

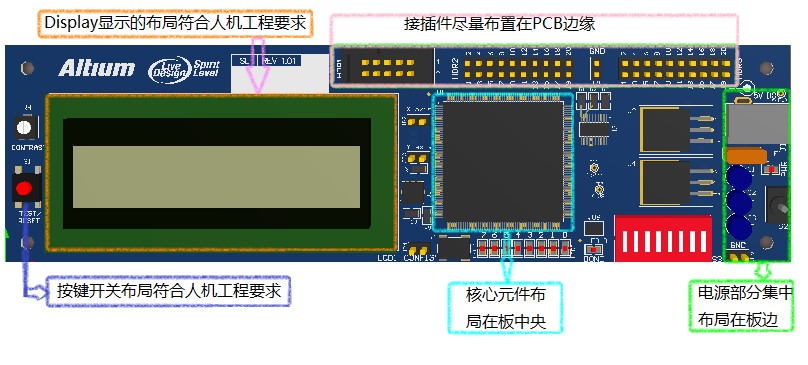

如上图所示,大体的功能模块比如电源部分,核心控制部分,信号输入处理部分,信号输出处理部分,接插件部分,人机交互部分等等。按照电路板的实际功能需要进行模块区域的划分
